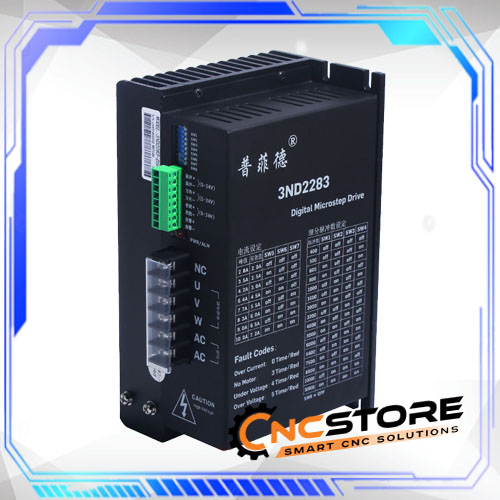

Driver điều khiển động cơ bước 3 pha 3ND2283-600 thích hợp cho nhiều loại thiết bị và dụng cụ tự động cỡ vừa và lớn, như: máy khắc, máy dán nhãn, máy cắt, máy in laser, máy vẽ, máy công cụ CNC. Nó đặc biệt hiệu quả trong các ứng dụng đòi hỏi độ rung thấp, tiếng ồn thấp, tốc độ cao và độ chính xác cao.
CNCSTORE.VN hiện đã cung cấp phiên bản mới nhất của 3ND2283 với nhiều tính năng hiện đại, mạch công suất tới 10A lớn hơn các loại hiện có trên thị trường
Tính năng sản phẩm
* Hiệu suất cao, giá thấp, tiếng ồn thấp, mô-men xoắn tốc độ cao
* Nguyên lý truyền động AC servo, đặc tính chạy AC servo, đầu ra dòng điện hình sin ba pha
* Điện áp cung cấp lên tới 150-220VAC
* Dòng điện cực đại hiện tại lên tới 8.2A (trung bình 5,8A)
* Phân chia độ chính xác lên đến 16 tốc độ
* Có thể điều khiển động cơ bước 3 pha 6 dây
* Bảo vệ quá điện áp, dưới điện áp, ngắn mạch, bảo vệ quá nhiệt …
* Đầu vào tín hiệu vi sai cách ly, tần số đáp ứng xung cao nhất lên tới 250KHz
Thông số cơ bản
| Mô tả | Đơn vị | Giá trị nhỏ nhất | Danh định | Giá trị lớn nhất |
| Dòng điện ra | A | 2.0 | – | 8.2 |
| Điện áp vào | VAC | 150 | 180 | 220 |
| Dòng điều khiển | mA | 7 | 10 | 16 |
| Tần số xung | KHz | 0 | – | 250 |
| Thời gian xung | Ss | 2 | ||
| Điện trở cách điện | MΩ | 500 |
Cài đặt dòng điện
| Dòng điện | Dòng ra trung bình | SW1 | SW2 | SW3 | SW4 |
| 2.0 A | 1.4A | Off | Off | Off | Off |
| 2.4 A | 1.7A | On | Off | Off | Off |
| 2.8 A | 1.9A | Off | On | Off | Off |
| 3.2 A | 2.3A | On | On | Off | Off |
| 3.6 A | 2.6A | Off | Off | On | Off |
| 4.2 A | 2.9A | On | Off | On | Off |
| 4.8 A | 3.4A | Off | On | On | Off |
| 5.2 A | 3.5A | On | On | On | Off |
| 5.6 A | 3.9A | Off | Off | Off | On |
| 6.0 A | 4.2A | On | Off | Off | On |
| 6.4 A | 4.5A | Off | On | Off | On |
| 6.8 A | 4.8A | On | On | Off | On |
| 7.2 A | 5.1A | Off | Off | On | On |
| 7.6 A | 5.4A | On | Off | On | On |
| 8.0 A | 5.7A | Off | On | On | On |
| 8.2 A | 5.8A | On | On | On | On |
Bảng chia xung
| Xung / vòng | SW5 | SW6 | SW7 | SW8 |
| 200 | On | On | On | On |
| 400 | Off | On | On | On |
| 1600 | On | Off | On | On |
| 3200 | Off | Off | On | On |
| 6400 | On | On | Off | On |
| 12800 | Off | On | Off | On |
| 25600 | On | Off | Off | On |
| 500 | Off | Off | Off | On |
| 1000 | On | On | On | Off |
| 1200 | Off | On | On | Off |
| 2000 | On | Off | On | Off |
| 4000 | Off | Off | On | Off |
| 5000 | On | On | Off | Off |
| 6400 | Off | On | Off | Off |
| 8000 | On | Off | Off | Off |
| 10000 | Off | Off | Off |
Off |
Kí hiệu dây pha
| Ký hiệu | Ý nghĩa |
| AC | Chân cấp nguồn 220VAC |
| AC | Chân cấp nguồn 220VAC |
| U | Pha U của motor |
| V | Pha V của motor |
| W | Pha W của motor |
Sơ đồ đấu dây điều khiển
